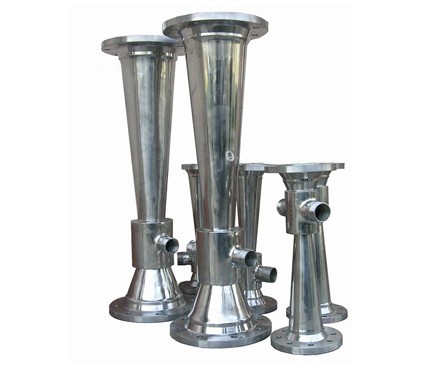

文丘裡流量計

原理
新一代差壓式流量測量儀表，其基本測量原理是以能量守恒定律——伯努力方程和流動連續性方程爲基礎的流量測量方法。内文丘裡管由一圓形測量管和置入測量管内并與測量管同軸的特型芯體所構成。特型芯體的徑向外表面具有與經典文丘裡管内表面似的幾何廓形，并與測量管内表面之間構成一個異徑環形過流縫隙。流體流經内文丘裡管的節流過程同流體流經經典文丘裡管、環形孔闆的節流過程基本相似。内文丘裡管的這種結構特點，使之在使用過程中不存在類似孔闆節流件的銳緣磨蝕與積污問題，并能對節流前管内流體速度分布梯度及可能存在的各種非軸對稱速度分布進行有效的流動調整（整流），從而實現了高精确度與高穩定性的流量測量。
