熱式氣體質量流量計

◆專有流量數據模型算法;模糊理論控制溫度、濕度算法;
◆高性能智能微處理器及模數、數模轉換芯片;
◆寬量程比1000:1;大口徑,低流速,壓損可忽略;
◆直接測量質量流量,無須溫壓補償;
◆低流速測量靈敏;
◆設計、選型方便,安裝、使用簡便;
◆适合各類單一或混合氣體流量測量。

應用場合:
■公用工程---電﹑氣﹑ 水處理的監控
管道的氣體;通用系統;沼氣;煤氣;天然氣;液化氣;鍋爐預熱空氣
■石油與天然氣工業
能量交換;填井氣回收; 燃氣計量;氣體質量分析;洩漏氣測試;天然氣測量;火炬氣的監控
■電力行業
燃料系統中氣體分配過程中的氣體測量;鍋爐及輔助系統中各種氣體的測量;燃氣爐中氣體測量;氫氣測量;電廠高爐的一次風、二次風的測量
■化學行業
煙氣循環監測;采樣系統中氣體流量計量;引風機的氣體流量計量;化肥廠氨氣測量 ;電池工廠各種氣體流量測量
■冶金行業
鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦爐煤氣的測量;軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等)的測量控制;熱處理淬火爐等的氫、氧、氮等氣體的控制
■紙漿與造紙行業
廢水處理系統中氣體的測量;煙道流量監控;鍋爐回收二次/三次空氣;鍋爐的燃氣和空氣送風測量
■食品及醫藥行業
加工操作中新鮮空氣的加入;啤酒廠中的二氧化碳處理;瓶子消毒器中的熱空氣的流量;熱氧化過程中氣體流量測量;通風系統;鍋爐進氣﹑廢氣﹑過程控制
■環保
沼氣利用過程中的氣體測量;氯氣處理過程中氯氣氣體測量;污水處理過程中曝氣池的氣體測量;煙筒煙道排氣監測SO2和NOX的排量
■其他行業
工廠壓縮空氣測量;煤粉燃燒過程粉/氣配比控制燃料;水泥工業豎式磨粉機排放熱氣流量控制

工作原理:
■HWRSL系列流量計/流量開關是基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說,該流量計的傳感器有兩隻标準級的RTD,一隻用來做熱源,一隻用來測量流體溫度,流體流過時,兩者之間的溫度差與流量的大小成非線性關系,該儀表就可以把這種關系轉換爲測量流量信号的線性輸出。
■利用熱擴散原理制造的流量計有兩種設計方法:一是:基于恒溫差原理;二是基于恒功率原理。基于共同的數據模型:P/△T=A+B(Q)N。其中:P---耗散功率,△T---兩個傳感器之間的溫差, Q---質量流量,N---指數系數,A、B是與氣體的熱性能有關的系數。
■恒溫差原理:△T保持不變,耗散功率P與流體的流量Q成指數函數遞增的關系。
■恒功率原理:耗散功率不變,溫度差△T與流體的流量Q成指數函數遞減的關系。
産品特點:
• 采用穩定性高的鉑RTD傳感器
• 采用享有專有技術”平衡結構封裝”,介質溫度自補償
• 專有算法,可實現高線性、高重複性、高精度
• 量程比寬1000:1,可據用戶要求可拓展
• 可實現大管徑小流量測量,最小流量可測低至零,分辨率0.001m/s
• 無可動部件、振動影響可忽略
• 直管段要求不高1-2D
• 與介質的溫度、壓力無關
• 專有高溫算法,介質溫度可達+510℃,
• 采用高濕算法,實現高精度測量
• 對流量信号鍵入12點動态修正,内置10點修正
• 在線動态校正電流/電壓輸出
• 對粉塵等小顆粒不敏感
• 在線不斷流裝卸,維護方便
性能指标:

• 測量範圍:0—120Nm/s (20℃,101.33KPa)
• 準确度: ±1%的讀數 ±0.5%滿量程
• 量程比:通常100:1(取決于标定流量的範圍)
• 管徑範圍: 10mm~6000mm
• 應用範圍: 适合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
• 環境溫度範圍: -40℃~+85℃(無顯示); -30℃~+70℃(有顯示); 濕度小于90%RH
• 介質溫度範圍: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
• 傳感器直徑:ф3、ф2.5
• 插入式傳感器探杆直徑:ф19(标準)、ф16、ф12
• 傳感器材質:316不鏽鋼、哈氏合金、钛
• 探杆材質(保護套): 316不鏽鋼(标準)、哈氏合金
• 雙向測量介質流量
• 模拟量輸出:流量:4-20mADC, 溫度:4-20mADC, 最大負載:1000Ω
• 累積脈沖量輸出
• 鍵入12段非線性修正,内置10段非線性修正
• 通訊:串口輸出RS232/RS485
• 供電電源:24VDC/600mA;220VAC/2W;110VAC/3W
• 報警:1-2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
• 大屏幕LCD顯示:七位瞬時流量,八位累積流量
• 過程壓力:1.6Mpa(最大20MPa)

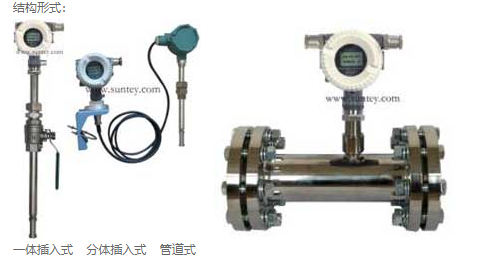

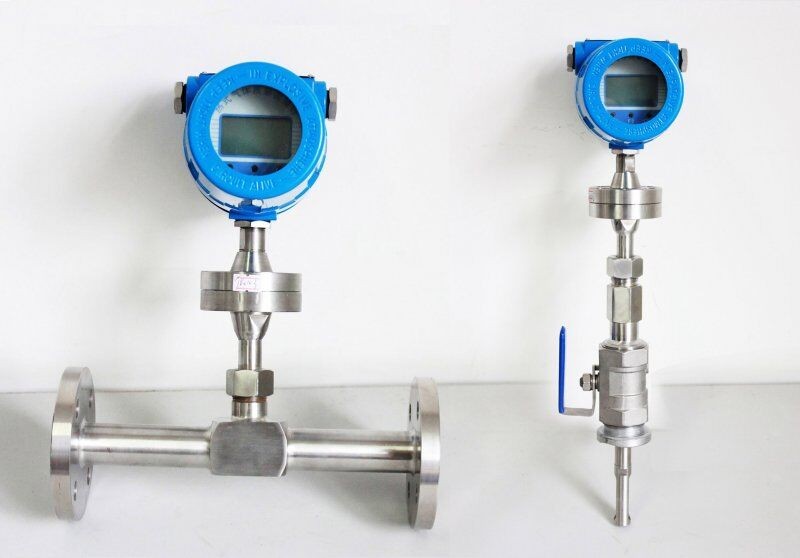

• 安裝工藝形式:插入式(卡套、卡套+球閥、法蘭連接),管道式(法蘭、螺紋連接)
• 防爆等級:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
• 防護等級:IP65
