智能手操器

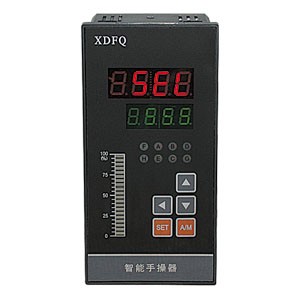

HW-XDFD/Q系列智能手操器，是一台能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩台儀表。采用片上系統技術，結構簡單，性能優越，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國内外各種智能調節器或DCS控制系統配套使用，作爲主機故障及維修的後備手操輸出單元。本系列儀表分爲:D型操，Q型操，硬手操。
D型手操器由調節器或DCS傳給的控制信号和執行器反饋來的閥門位置信号進行運算後，直接輸出正反轉電信号驅動電動執行器，控制電機的正反轉，同時輸出閥位信号給調節器。操作器自動轉手動時，輸出開關量的狀态信号給調節器，作爲調節器進行閥位跟蹤信号。
Q型手操器由調節器或DCS傳給的控制信号和執行器反饋來的閥門位置信号進行運算後，輸出線性電流或電壓信号直接驅動氣動閥，控制閥門的開關，同時輸出閥位信号給調節器。操作器自動轉手動時，輸出開關量的狀态信号給調節器，作爲調節器進行閥位跟蹤信号。
硬手操由一台無自動控制的操作器，僅接收閥信号，通過人機對話控制輸出，輸出的信号可以是正反轉電信号(D型硬手操)或線性電流電壓信号(Q型硬手操)。并通過閥位信号的接收，顯示閥位，來确定閥門的開度。
